Ringkesan artikel: Konektor injection moldingminangka proses manufaktur kritis kanggo ngasilake omah plastik sing tepat lan tahan lama lan komponen insulasi sing digunakake ing konektor elektronik. Saka pilihan materi lan rekayasa cetakan kanggo inspeksi dimensi lan konsistensi produksi, saben tataran mengaruhi kinerja konektor.Qirenspesialisasi ing solusi cetakan konektor presisi, nawakake perkakas khusus, mesin presisi, lan dhukungan manufaktur kanggo aplikasi ing elektronik otomotif, peralatan omah, peralatan industri, lan produk elektronik liyane. Pangertosan proses kasebut mbantu para desainer produk lan tim tuku nggawe keputusan sing tepat babagan kualitas, biaya, lan linuwih produksi jangka panjang.

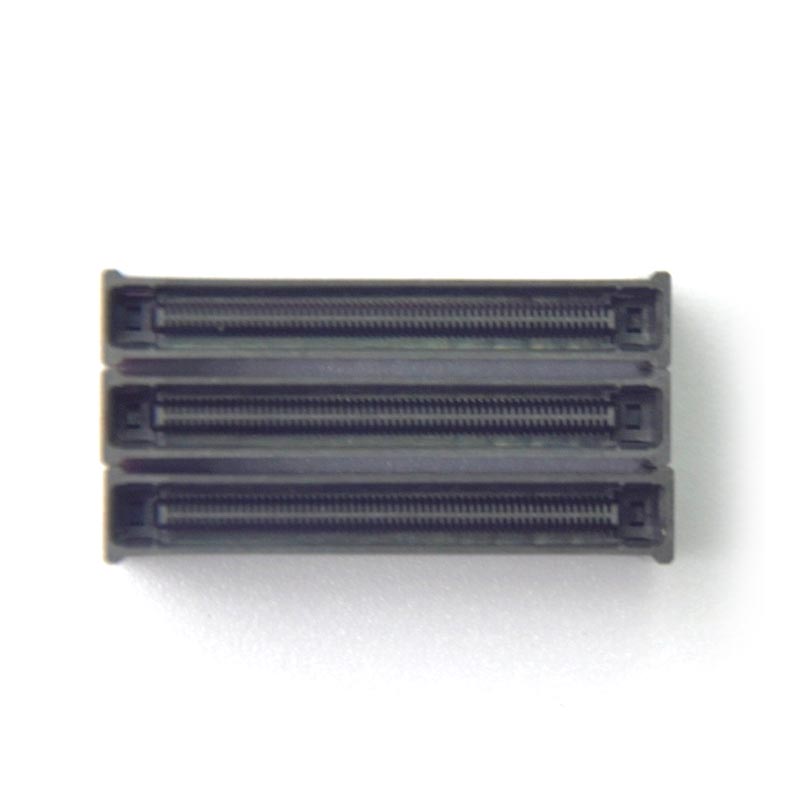

Cetakan injeksi konektor minangka proses manufaktur ing ngendi bahan termoplastik molten disuntikake menyang rongga cetakan sing direkayasa kanthi presisi, digawe adhem, lan dibuwang kanggo nggawe komponen sing wis rampung. Iki digunakake kanthi wiyar kanggo nggawe omah plastik, dhukungan terminal, struktur insulasi, cangkang pelindung, lan bagean liyane sing dibutuhake kanggo konektor listrik lan elektronik.
Ora kaya komponen plastik umum, bagean konektor asring ngemot bukaan cilik, tembok tipis, fitur kunci sing rumit, lan posisi terminal sing rapet. Fitur kasebut kudu bisa bebarengan karo kontak logam lan komponen kawin. Malah panyimpangan dimensi cilik bisa mengaruhi perakitan, pasukan selipan, keselarasan terminal, utawa linuwih sambungan listrik.
Mulane, ngecor konektor sukses gumantung ing engineering materi tumata, desain jamur, setelan mesin, lan prosedur pengawasan. Qiren nyedhiyakake solusi cetakan injeksi konektor presisi kanggo para pelanggan sing nggoleki komponen plastik sing disesuaikan lan perkakas kanggo aplikasi sing nuntut.
Aplikasi khas kalebu:
Presisi penting kanggo kinerja konektor amarga omah sing dicetak nggawe posisi lan dhukungan saka kontak konduktif. Ukurane mengaruhi carane komponen pas bebarengan, carane terminal tetep aman, lan carane konektor performs sak nggunakake bola-bali.
Sawetara faktor nggawe konektor tliti ngecor luwih nuntut saka akeh aplikasi ngecor plastik conventional.
Jarak terminal, dimensi rongga, struktur ngunci, lan permukaan kawin kudu cocog karo gambar teknik sing disetujoni. Toleransi kudu ditetepake miturut syarat fungsional saben komponen tinimbang ngetrapake toleransi sing ora perlu kanggo saben fitur.
Omah plastik kudu nyedhiyakake insulasi sing cocog kanggo lingkungan operasi sing dimaksud. Pilihan material, kekandelan tembok, jarak creepage, reresik, lan anane rongga utawa kontaminasi bisa mengaruhi safety listrik. Persyaratan kudu dievaluasi miturut standar produk lan kahanan operasi sing ditrapake.
Housing konektor bisa ngalami pasukan selipan, geter, owah-owahan suhu, lan siklus kawin bola-bali. Komponen sing dicetak kudu tetep wujud lan ndhukung terminal tanpa retak, deformasi sing gedhe banget, utawa ilang retensi.
Prototipe sing sukses mung minangka titik wiwitan. Produsen kudu njaga dimensi sing bisa diulang lan kinerja fungsional ing batch produksi, rongga cetakan, lan akeh materi. Pangolahan sing stabil nyuda kethokan, rework, lan gangguan perakitan sing bisa dihindari.
Pilihan material mengaruhi moldability, shrinkage, tahan panas, kinerja insulasi, kekuatan mekanik, sensitivitas Kelembapan, lan biaya komponen pungkasan. Resin paling apik gumantung ing desain konektor lan lingkungan operasi.
| Bahan | Karakteristik Utama | Aplikasi Potensial | Pertimbangan Pilihan |
|---|---|---|---|
| PBT | Stabilitas dimensi sing apik lan insulasi listrik | Perumahan listrik lan konektor piranti | Evaluasi paparan panas, nyusut, lan kahanan kelembapan. |
| PA (Nylon) | Kekuwatan mekanik sing apik lan kateguhan | Konektor otomotif lan industri | Coba panyerepan kelembapan lan pengaruhe ing dimensi. |
| LCP | Potensi warpage sing sithik lan cocog kanggo desain pitch sing apik | Kompak elektronik lan dhuwur-Kapadhetan konektor | Mbutuhake kontrol sing ati-ati babagan aliran materi lan kahanan cetakan. |
| PPS | Kapabilitas suhu dhuwur lan tahan kimia | Aplikasi listrik lan industri khusus | Evaluasi syarat pangolahan, biaya, lan desain mekanik. |
| Kaca-Serat-Dikiataken Resin | Apik kaku lan suda arah shrinkage ing formulasi cocok | Housing konektor struktural | Orientasi serat bisa mengaruhi warpage lan akurasi dimensi. |
Bahan kasebut ora bisa diganti. Insinyur kudu mriksa tingkat resin, suhu operasi, syarat tahan api, sifat dielektrik, paparan kimia, lan syarat peraturan sing ditrapake sadurunge ngrampungake spesifikasi.
Kanggo panuntun dhumateng tambahan, njelajah solusi cetakan injeksi konektor Qiren lan kapabilitas manufaktur cetakan presisi sing gegandhengan.
Proyek cetakan injeksi konektor sing dipercaya ngetutake alur kerja sing terstruktur. Urutan bisa beda-beda gumantung saka geometri komponen, syarat sisipan, volume produksi, lan kritéria inspeksi, nanging tahapan penting tetep padha.
Kanggo konektor ngemot terminal logam, masang posisi lan penylametan mbutuhake manungsa waé khusus. Pemuatan utawa pemasangan otomatis bisa uga cocog kanggo program volume sing luwih dhuwur, yen peralatan kasebut bisa terus-terusan njaga keselarasan komponen.
Keputusan desain sing digawe sadurunge perkakas diwiwiti bisa nyegah modifikasi sing larang mengko. Tinjauan desain-kanggo-manufaktur kudu nimbang kepiye komponen bakal diisi, kelangan, metu, dipasang, lan dienggo ing aplikasi pungkasan.
Yen praktis, ketebalan tembok sing relatif seragam mbantu ningkatake ngisi lan pendinginan sing konsisten. Transisi kekandelan sing tiba-tiba bisa nyebabake tandha sink, stres internal, utawa warpage. Iga lan panggedhe kudu dirancang kanggo nyedhiyakake kekuatan sing dibutuhake tanpa nggawe bagean sing ora perlu.
Penempatan gerbang mengaruhi pola ngisi, lokasi garis las, pengepakan, lan tampilan permukaan. Ing omah konektor, gapura kudu dipanggonke kanthi nimbang permukaan kawin kritis, kanthong terminal, lan wilayah sing ditekan kanthi mekanik.
Sudut konsep sing cocog lan sistem ejeksi sing dirancang kanthi apik mbantu ngeculake bagean sing dicetak tanpa ngrusak fitur sing alus. Konsep sing dibutuhake gumantung saka resin, tekstur permukaan, geometri bagean, lan syarat dimensi.
Kanggo konektor insert-nyetak, terminal logam kudu tetep ing posisi tartamtu ing saindhenging injeksi lan cooling. Dhukungan cetakan, akurasi insert-loading, aliran resin, lan ekspansi termal kabeh pengaruhe hubungan pungkasan antarane omah plastik lan komponen logam.
Praktek desain sing migunani kalebu:
Kontrol kualitas kanggo cetakan injeksi konektor kudu ngatasi tampilan komponen sing dicetak lan kinerja fungsional. Bagean bisa katon bisa ditampa nalika isih ana misalignment terminal, drift dimensi, utawa retensi mekanik sing ora cukup.
Rencana inspeksi praktis bisa uga kalebu kontrol ing ngisor iki:
Cacat umum lan panyebab potensial kalebu:
| cacad | Kemungkinan Penyebab | Pendekatan Korektif |
|---|---|---|
| lampu kilat | Kesenjangan garis pamisah, tekanan gedhe banget, utawa nyandhang jamur | Priksa kondisi alat lan ngoptimalake setelan pangolahan. |
| Shots singkat | Isi sing ora cukup, aliran sing diwatesi, utawa ventilasi sing ora cukup | Deleng desain gerbang, ventilasi, lan paramèter ngisi. |
| Warpage | Pendinginan sing ora rata, orientasi materi, utawa penyusutan diferensial | Ngapikake imbangan cooling lan mriksa geometri lan pilihan materi. |
| Tandha Sink | Bagean kandel utawa ora cukup packing lan cooling | Ngoptimalake geometri tembok lan kahanan pengepakan. |
| Terminal Misalignment | Lebokake gerakan, variasi perkakas, utawa muat sing ora konsisten | Ngapikake lokasi sisipan, dhukungan, lan verifikasi dimensi. |
Watesan panrima lan frekuensi tes kudu ditetepake miturut spesifikasi produk, syarat pelanggan, lan tingkat risiko. Kanggo aplikasi safety-kritis utawa dhuwur-reliabilitas, validasi tambahan bisa uga dibutuhake.
Ora saben konektor mbutuhake investasi perkakas utawa strategi inspeksi sing padha. Perbandhingan ing ngisor iki nggambarake kepiye syarat aplikasi mengaruhi pendekatan manufaktur.
| Syarat | Konektor Standar | Konektor Presisi |
|---|---|---|
| Geometri | Fitur sing relatif langsung | Cavities apik-pitch lan rincian Komplek |
| Strategi Toleransi | Adhedhasar syarat perakitan umum | Fitur kritis nampa kenceng, watesan basis fungsi |
| Perkakas | Konfigurasi cetakan konvensional sing cocog | Luwih nuntut rongga, pendinginan, ventilasi, lan kontrol keselarasan |
| pamriksan | Priksa visual lan dimensi | Metrologi rinci lan verifikasi fungsional tambahan |
| Risiko Proses | Utamane ana gandhengane karo ngisi lan ukuran umum | Bisa uga kalebu posisi terminal, pas kawin, warpage, lan retensi |
Bedane ora mung ukuran produk. Konektor cilik mbutuhake perkakas sing canggih banget yen ngemot terminal sing jarake rapet utawa kudu njaga keselarasan sing tepat karo papan sirkuit. Persyaratan teknik kudu nemtokake proses tinimbang asumsi adhedhasar tampilan dhewe.
Milih pemasok tegese ngevaluasi kemampuane kanggo ngowahi syarat teknik dadi asil produksi sing bisa diulang. Kutipan kompetitif penting, nanging kualitas alat, stabilitas proses, komunikasi, lan dhukungan teknis uga mengaruhi total biaya kepemilikan.
Nalika ngevaluasi produsen cetakan injeksi konektor, nimbang pitakonan ing ngisor iki:
Qiren Electronics fokus ing cetakan konektor plastik presisi lan solusi cetakan injeksi sing disesuaikan. Miturut informasi produk, perusahaan nyorot kemampuan toleransi nominal ± 0,01 mm, tingkat ngasilaken sing dilaporake nganti 99,2%, baja cetakan Jerman, analisis aliran cetakan, lan manajemen bengkel terpadu MES. Angka kasebut kudu dikonfirmasi babagan geometri bagean tartamtu, materi, metode pangukuran, lan kahanan produksi sajrone evaluasi proyek.
Qiren uga njlèntrèhaké dhukungan kanggo optimasi jamur lan nganyarke nalika taun pisanan nggunakake jamur. Para panuku bisa ngrembug kemampuan kasebut bebarengan karo syarat kanggo desain konektor dhewe tinimbang mung gumantung ing spesifikasi umum.
Kanggo informasi manufaktur sing gegandhengan, bukak kaca produk Connector Injection Molding utawa jelajahi situs web manufaktur cetakan presisi lan komponen Qiren.
Iki digunakake kanggo nggawe omah konektor plastik, badan insulasi, penyangga terminal, cangkang pelindung, lan komponen liyane sing mbutuhake geometri akurat lan produksi sing bisa diulang. Aplikasi umum kalebu elektronik otomotif, peralatan rumah tangga, otomatisasi industri, lan piranti elektronik konsumen.
Ora ana bahan sing paling apik kanggo saben konektor. PBT lan nilon minangka pilihan umum kanggo akeh aplikasi listrik lan mekanik, dene LCP lan PPS bisa uga cocog karo desain kanthi syarat dimensi utawa termal sing nuntut. Pilihan pungkasan gumantung ing lingkungan operasi konektor, spesifikasi listrik, beban mekanik, lan target biaya.
Toleransi sing bisa ditindakake gumantung saka geometri bagean, prilaku resin, konstruksi cetakan, stabilitas proses, lan cara pangukuran. Qiren nampilake kemampuan toleransi nominal ± 0,01 mm kanggo penawaran cetakan presisi. Para panuku kudu ngonfirmasi manawa toleransi iki bisa ditrapake kanggo saben fitur kritis desain tartamtu.
Penyebab umum kalebu penanganan materi sing ora cocog, ventilasi sing ora apik, paramèter pangolahan sing salah, pendinginan sing ora rata, nyandhang jamur, lan posisi sisipan sing ora akurat. Tinjauan desain terstruktur, jendela proses sing dikontrol, lan rencana inspeksi adhedhasar risiko bisa mbantu ngenali lan nyuda masalah kasebut.
ya wis. Insert ngecor bisa encapsulate utawa ndhukung terminal logam ing omah konektor plastik. Proses kasebut mbutuhake posisi insert sing cocog, dhukungan cetakan, kompatibilitas materi, lan verifikasi keselarasan lan penylametan terminal.
ya wis. Cetakan injeksi cocog kanggo produksi volume dhuwur sing bisa diulang nalika perkakas, kahanan siklus, penanganan materi, lan inspeksi dikontrol kanthi bener. Cetakan multi-rongga lan otomatisasi sing cocog bisa nambah output, sanajan kesesuaian kasebut gumantung saka kerumitan lan permintaan produk.
Nyedhiyakake gambar teknik 2D, file CAD 3D, resin utawa syarat materi sing dituju, toleransi kritis, dikarepake taunan, lingkungan layanan sing dikarepake, lan spesifikasi fungsional utawa peraturan. Uga njlentrehake manawa sampeyan butuh manufaktur cetakan, bagean cetakan, cetakan sisipan, utawa solusi gabungan.
Cetakan injeksi konektor nggabungake perkakas presisi, pilihan materi sing cocog, pangolahan sing dikontrol, lan verifikasi kualitas khusus aplikasi. Saben kaputusan mengaruhi carane pas konektor, carane andal ndhukung kontak electrical, lan carane terus-terusan bisa diprodhuksi liwat wektu. Kanthi ngenali dimensi kritis kanthi awal lan netepake syarat pamriksa sing jelas, pangembang produk bisa nyuda cacat sing bisa dihindari lan nggawe keputusan sumber sing luwih ngerti.
Qiren nawakake manufaktur cetakan konektor presisi lan solusi cetakan khusus kanggo aplikasi elektronik, otomotif, peralatan, lan industri. Yen sampeyan ngembangake konektor anyar utawa nambah proses produksi sing wis ana,hubungi kitakanggo ngrembug gambar, syarat materi, spesifikasi perkakas, lan target produksi. Makarya karo Qiren kanggo ngevaluasi solusi manufaktur praktis sing cocog karo presisi, kualitas, lan kabutuhan pangiriman proyek sampeyan.
